低温管道 所属目录:储运容器 搜索关键字:低温管道 信息简介:低温管道 |
详细信息: |
“低温管道”参数说明
“低温管道”详细介绍
1.概述

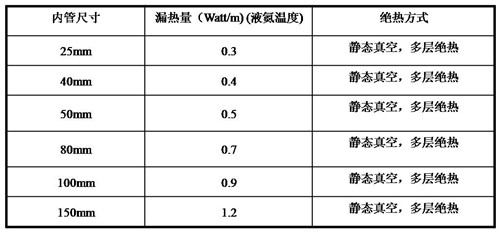

低温输液管用于低温液体、气体的输送,例如液氮、液氦、液氧、液氩、液化天然气等。低温管道与阀门、接头、以及有关传感、控制单元配套,用于低温储槽、空分装置、LNG接收门站以及其它低温液体气体使用领域等。 我公司有丰富的低温输液管研发和制造经验: ? ?● 为中科院某所提供20T混合磁体装置用20K冷氦气管及4.2K液氦输送管,单根管道长度20米; ? ?● 为中科院上海技术物理所提供国家红外实验室分子束外延装置配套的液氮输送管,单根管道长度30多米。 ? ?● 为中国科技大学国家同步辐射实验室6T超导Wiggler磁体提供远程氦气回收装置和大跨度液氦输送管。 ? ?● 为云电英纳超导公司制造了过冷液氮用低温输送管道,有8种不同的结构形式。 2.结构形式 ? ? 一般情况下,内外管都用无缝不锈钢管制成。根据现场要求和温度补偿需要,内管、外管或内外管同时(全部或一部分)采用波纹管制成。 低温输液管道之间采用**式或法兰式连接方式,内管装有安全阀。 根据需要低温输液管中间可以设置阀门,流量、压力、温度等参数的测试和监视装置。 3.技术指标 ? ? 下表列出了用于液体O2 、N2 或 Ar传输的真空绝热管道性能,用于低温氦气或液氦的真空绝热管道一般是根据用户特定的要求进行设计,管道最小内径4毫米。液氦管道典型的绝热指标是液氦温度下漏热量小于1.0W/m. |
||
信息编辑:宁波万瑞冷电科技有限公司 字号:大 中 小 |
